Koncentrált, nagy intenzitású napsugárral működő napelem lapkák, Fresnel lencsével koncentrált napsugárral

---





Dr. Szabó János Fizika professzor

Isten áldja az emlékét!

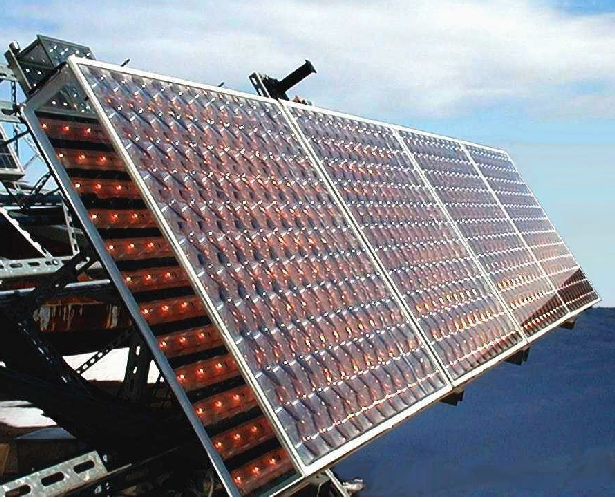

A készűlék:

https://www.semanticscholar.org/paper/Terrestrial-Concentrator-PV-Modules-Based-on-GaInP-Rumyantsev-Sadchikov/65ce7f5fe18a37e4f57cf68de2366a2ba80a1493

A következő napelemes rendszer gyűjtő lencsével koncentrált

napsugarakat fog használni és megkétszereződik a hatásfok,

kb. 40 % -lesz.

A működési  elv magáért beszél:

A gyűjtő lencse: Fresnel lencse, könnyen előállítható

A cella: magas hőmérséklettűrésű monokristály.

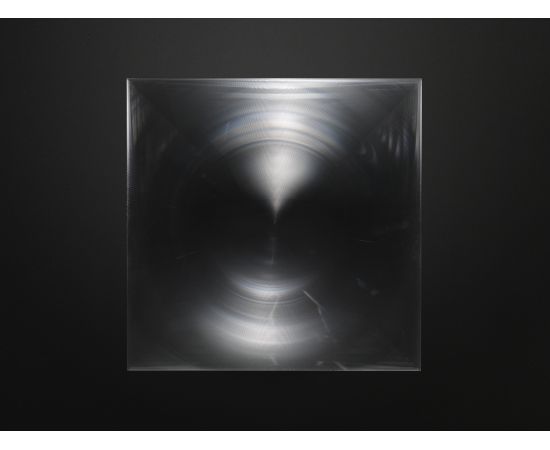

Fresnel lencse:



https://www.fresnelfactory.com/fl-300-300.html

vagy

Amazon:

https://www.amazon.de/St%C3%BCck-Solar-Quadrat-Fresnellinse-Brennweite/dp/B0BQ3M4B9M?th=1

Szakirodalom orientációnak:

https://www.e-education.psu.edu/eme812/node/537

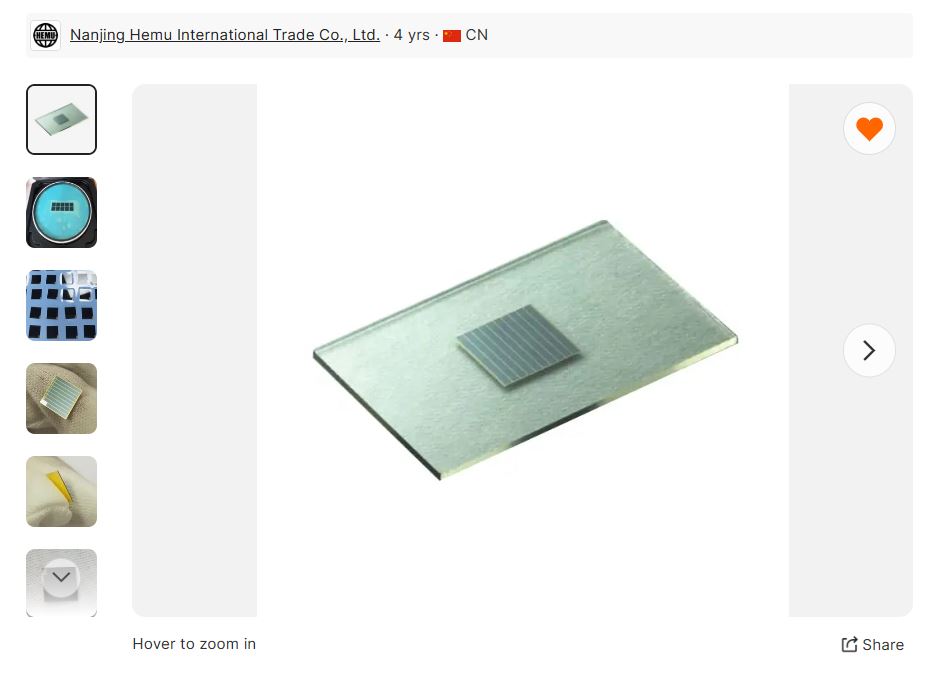

Napelem lapka:





https://www.alibaba.com/product-detail/10-10mm-concentrated-pv-cell-gaas_11000005382301.html?spm=a2700.galleryofferlist.normal_offer.d_image.75b42eaaTpKlrN

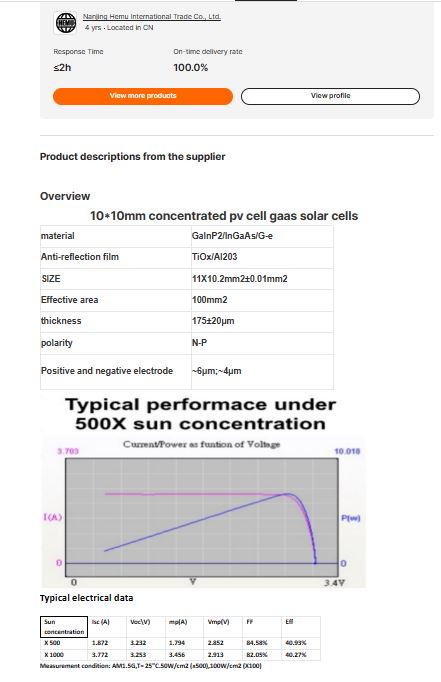

Szállító és technikai adatok:

Mennyibe kerülne egy ilyen napelemes rendszer?

Rövid számítás: bázis 4 kWp max. teljesítmény

Sugárkoncentráció: X1000

Teljesítménye: 1  lapka, ca. 100 Watt/cm2

Hatásfok: kb. 40 %

Tehát, 4000 W/100 W/cm2=40 db

Feszültségszint: kb. 3,2 VDC/db x 40 db= 128 VDC

Fresnel lencse 300 x300 mm, fókuszpont 300 mm.

Napelem Koncentrátor 4 kWp költségei (becslés)

Megnevezés	Szükséglet	€/db	Költség kb €	Magyarázat
Napelem lapka	40 db	69	2.800	Ali Baba
Fresnel lencse	40 db	22	800	Amazon 300 x 300 mm
Inverter	1 db 4 kWp	800	800	---
Összesen			4.400	Főegységek
Egyéb felszerelés			600
Szállítási ár	közelítőleg	1	5.000	szerelés nélkül

Ez kb. 2.000.000 Ft-ba kerülne.

Csakhogy ez 40 % hatásfokkal a dupláját hozza, a megtérülési idő

megfeleződik. Egy 4 kWp rendszer, hagyományos monokristályos

panelekkel kb. 1.300 kWh/év energiát termelni. Az új rendszer tud,

ezek szerint 2.600 kWh/év-et termelni. A régi napelemes rendszer ára

most ez kb. 1.300.000 Ft de annak  csak kb. 20 %-os a hatásfoka:

Régi 4 kWp rendszer: 1300 kWh/év, kerül 1.300.000 Ft-ba,

tehát a fajlagos ár: 1000 Ft/kWh

Koncentrátor 4 kWp: 2.600 kWh/év, kerül 2.000.000 Ft-ba,

tehát a fajlagos ár: 770 Ft/kWh

Ez kb. 23 %-os fajlagos árcsökkenés lenne!

Hol lehet vajon a lapkát beszerezni? Jó kérdés!

Itt:

https://www.ebay.com/itm/303598719647?itmmeta=01HQRE82DV4MWP7FJF6Y1FWPGJ&hash=item46afe4d29f:g:mbMAAOSwxxVZiI1e&itmprp=enc%3AAQAIAAAAwOq5UeAnLsG4Gy0CV154z72QU8kg2P2bdWM3UYp2lIPVALDeverq7MezkMgCMxd3BNDgnTAX%2BW%2FxsKMNLkwPm9pjmbOUfZYS5rHL44UgMtyOWgPn8cWr5NHBla3Y5FK9QgLt0Dw5ivfMLvMia78thiPD8NLmr0JLSl41zKLWmI%2BVrB9H1Y7BrEwVFLlqXCV12tfvGet5Qx7Q9AfyEJiC%2FzC5EkaVAdlHy1uJOkwKHvIbuw42RC%2FTc1PSFpdUB2SBlA%3D%3D%7Ctkp%3ABk9SR4SnoI6-Yw

Kutatás az EU-ban:

https://www.ise.fraunhofer.de/de/presse-und-medien/presseinformationen/2018/konzentrator-photovoltaik-mit-hoechster-effizienz-41-komma-4-prozent-modulwirkungsgrad.html

Omaszta István

Green Synergia
