Hidraulikus kiegyenlítés elmélete

Hidraulikus kiegyenlítés elmélete

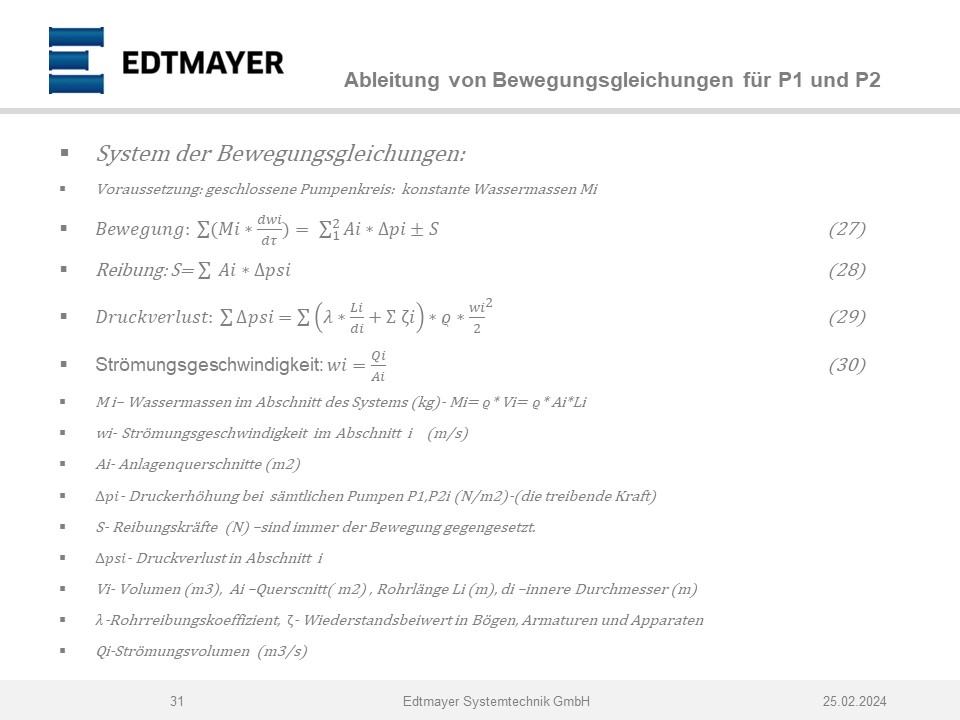

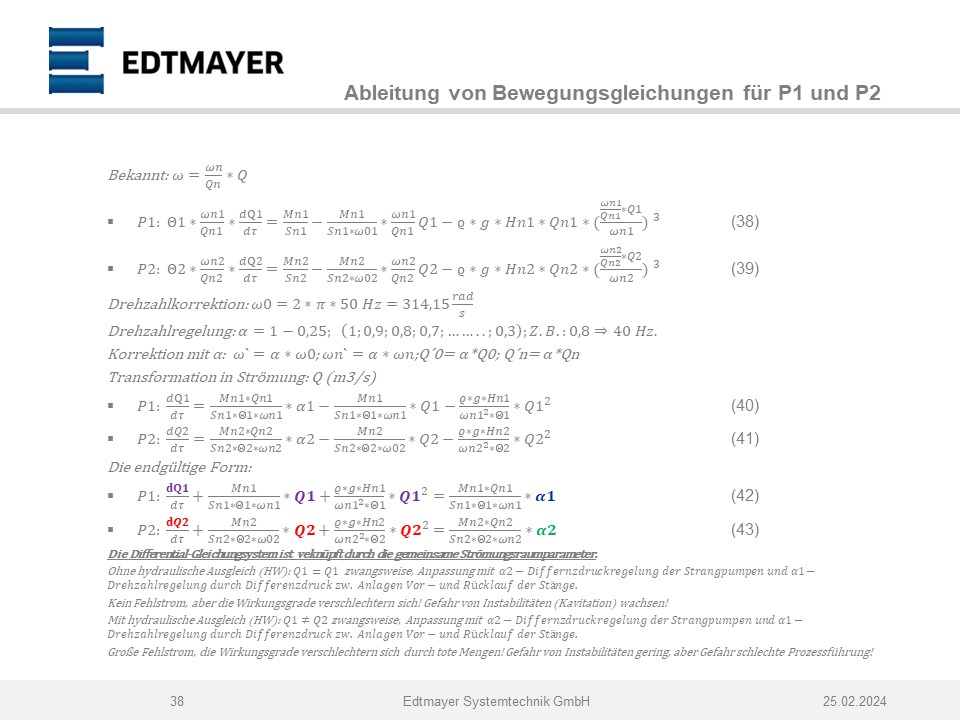

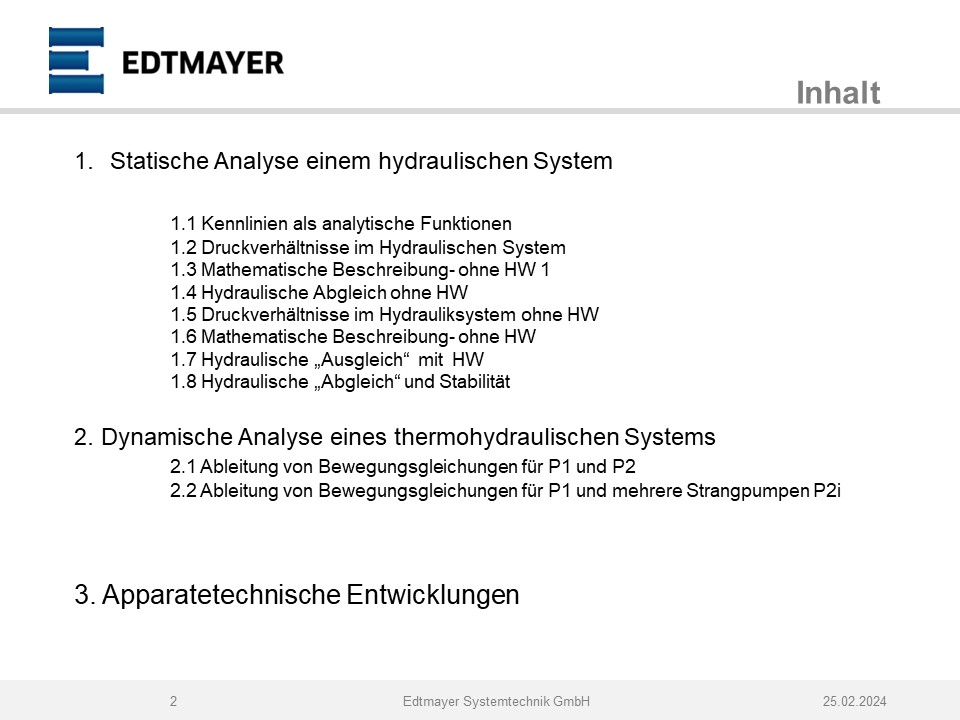

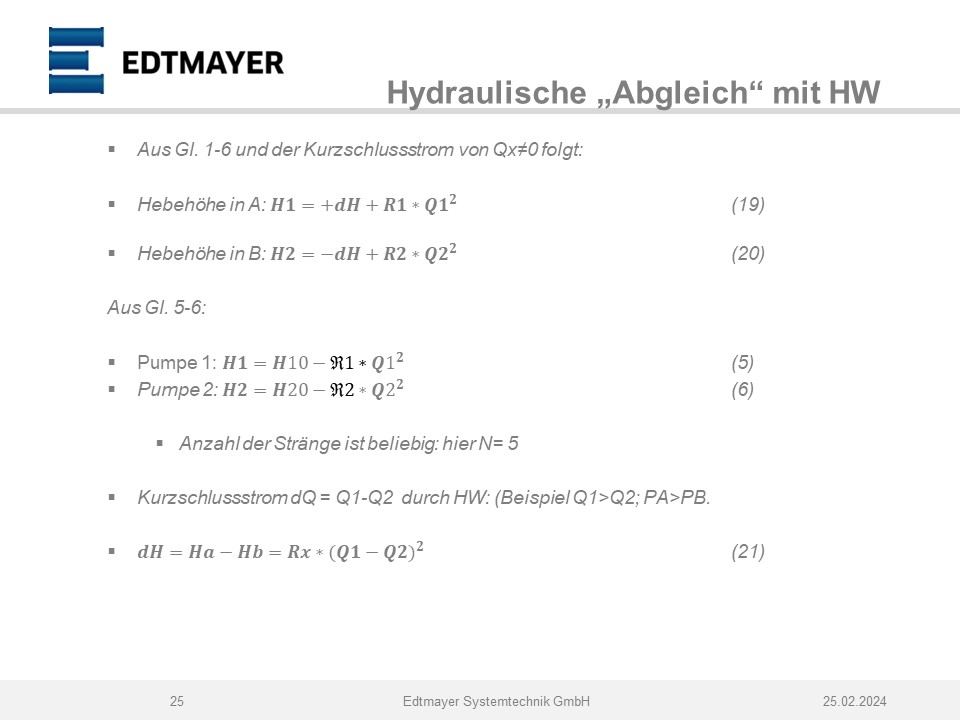

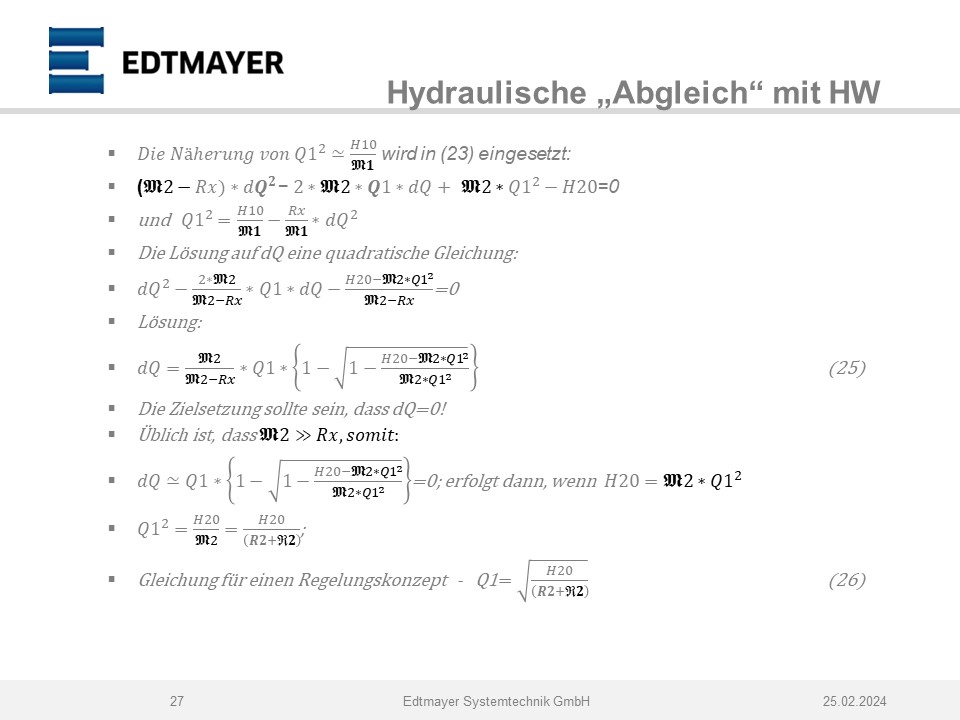

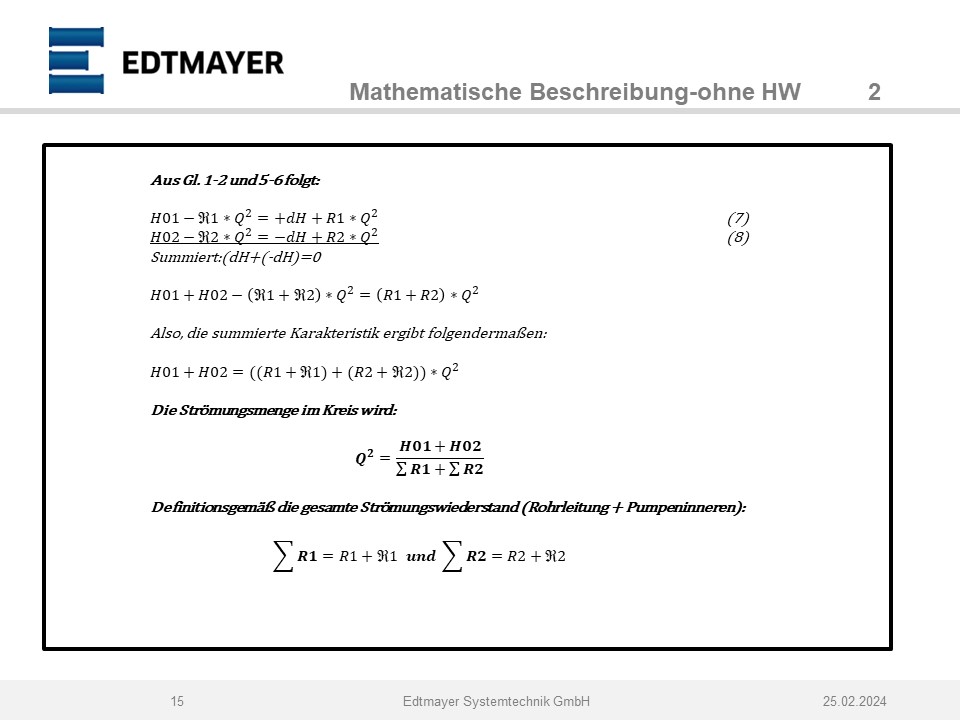

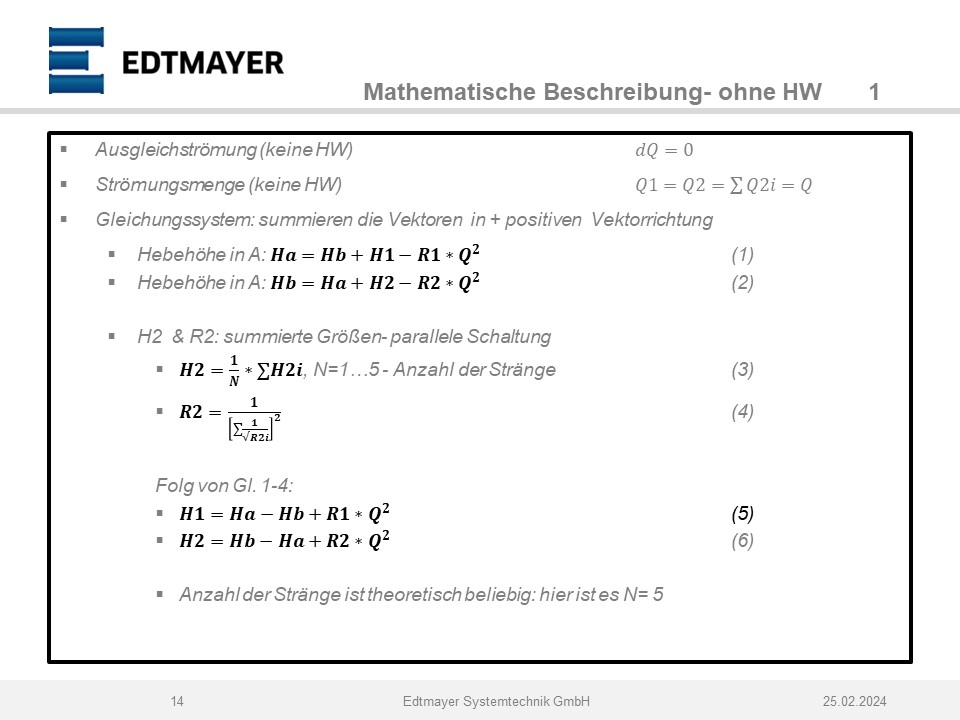

A hidraulikus kiegyenlítés matematikai leírása:

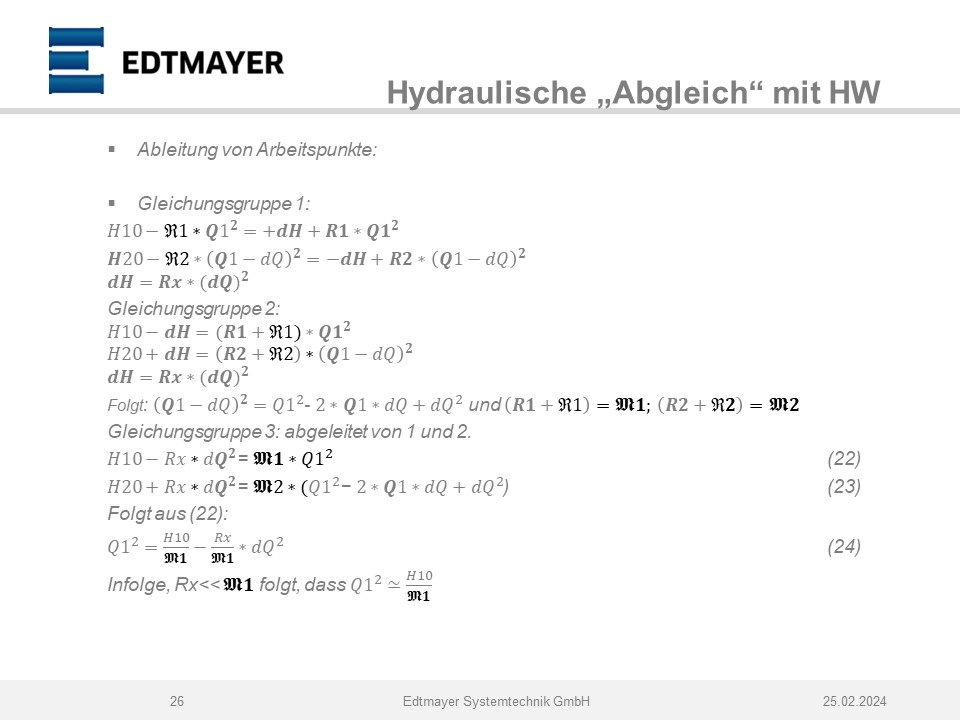

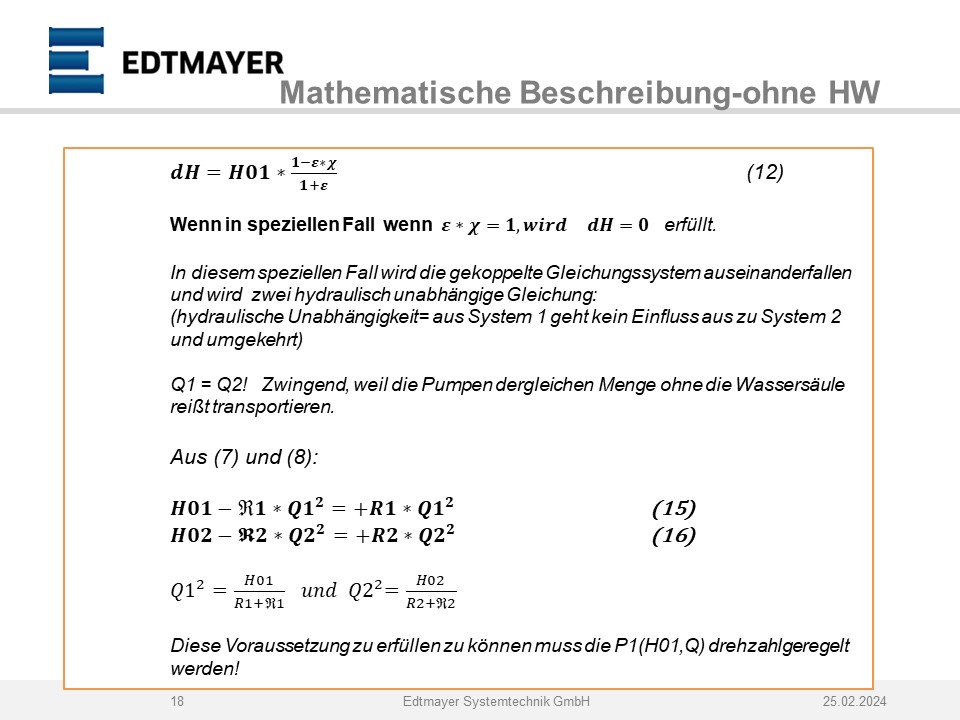

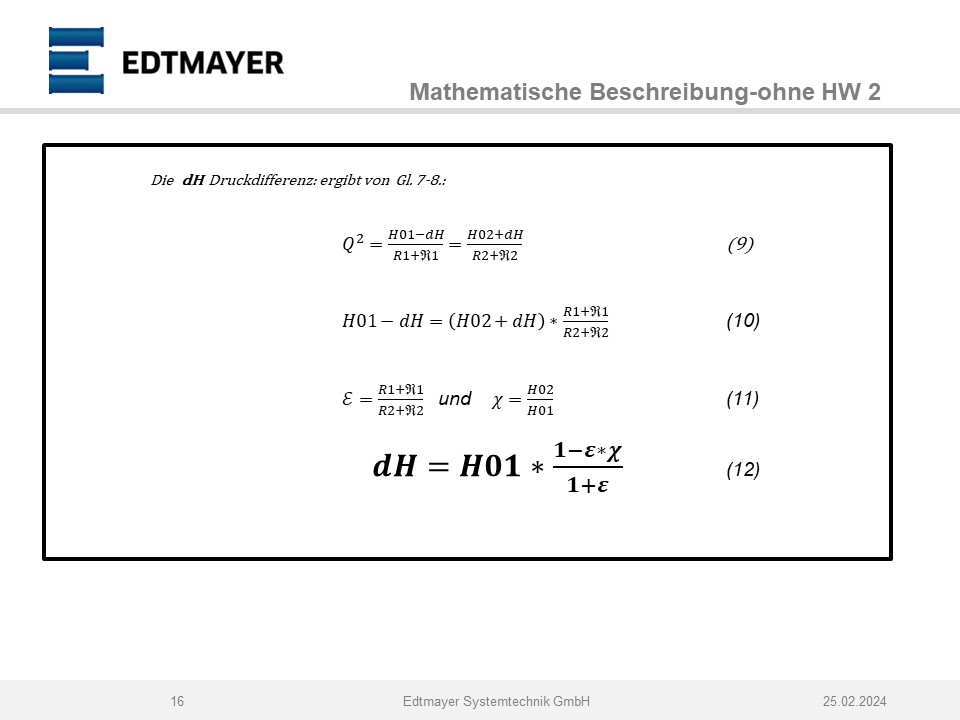

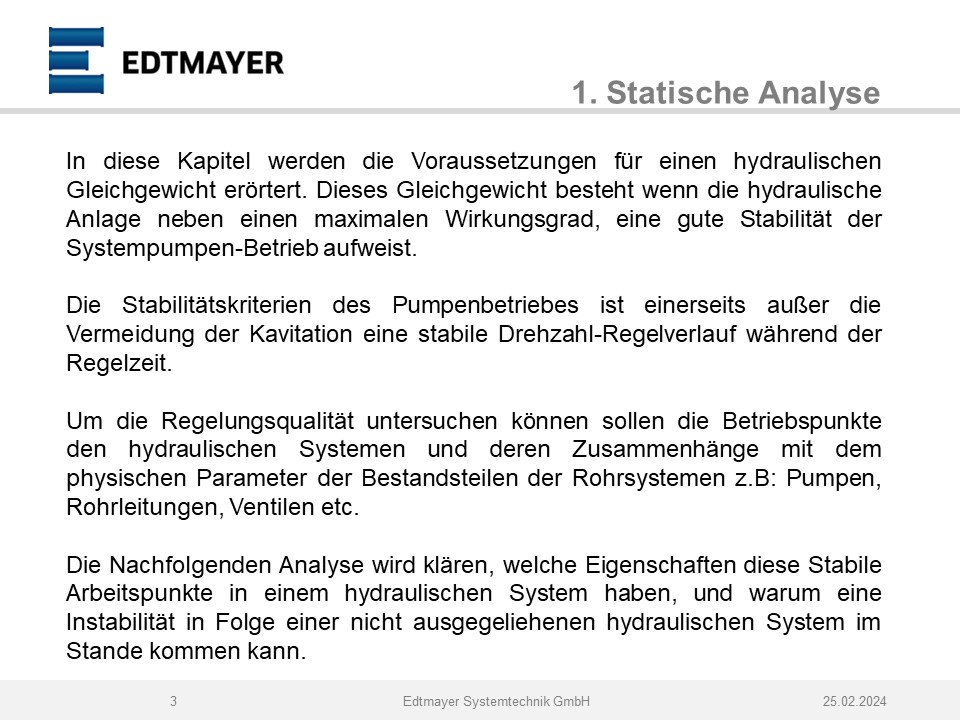

- Statikus Modell

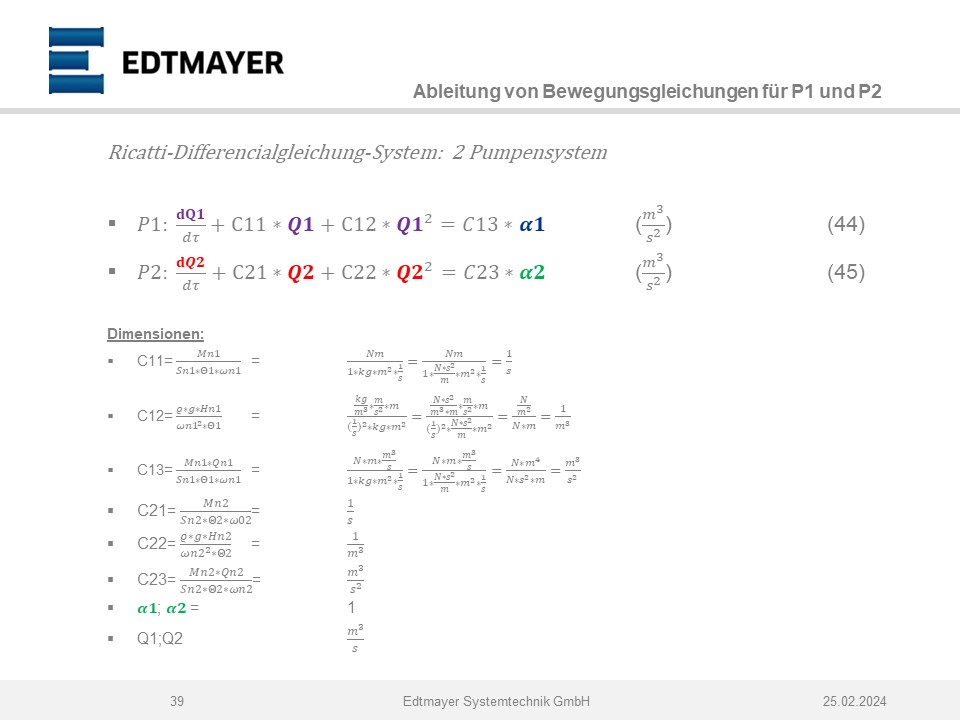

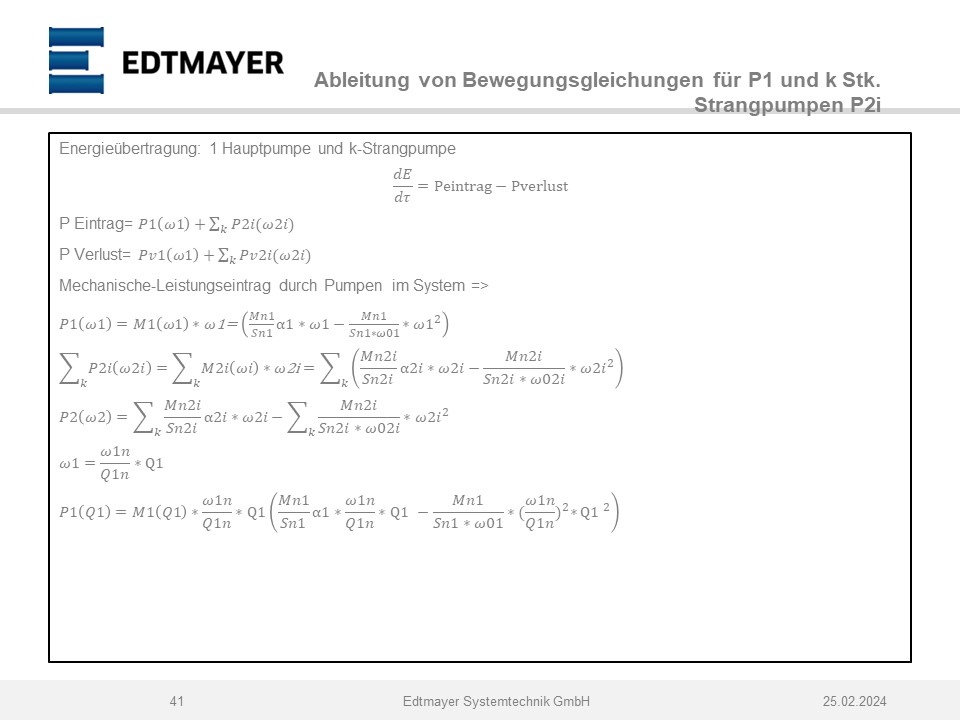

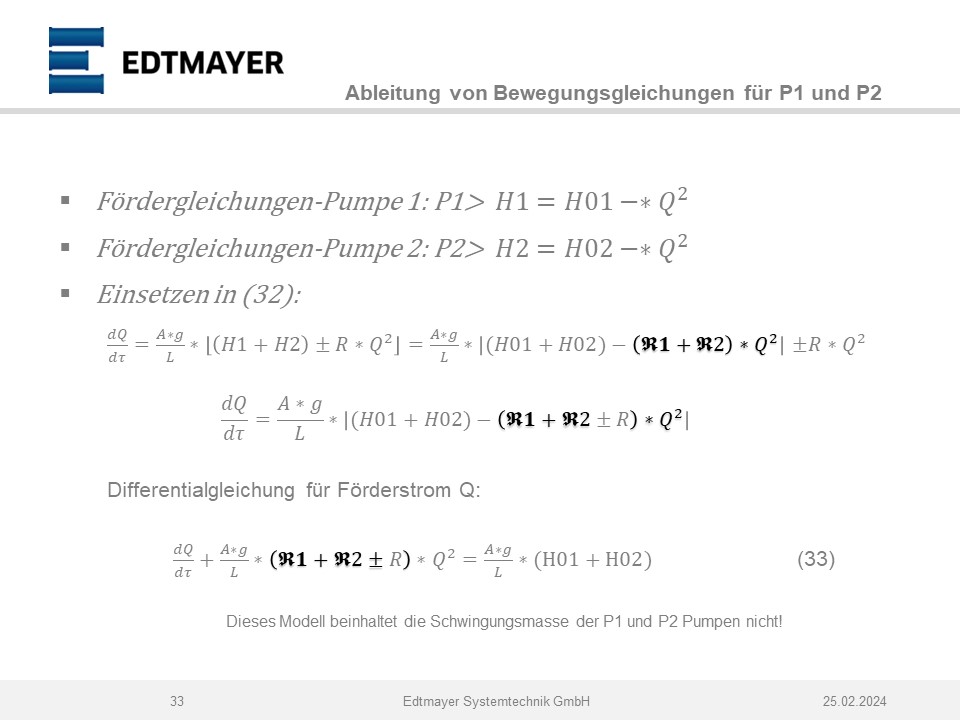

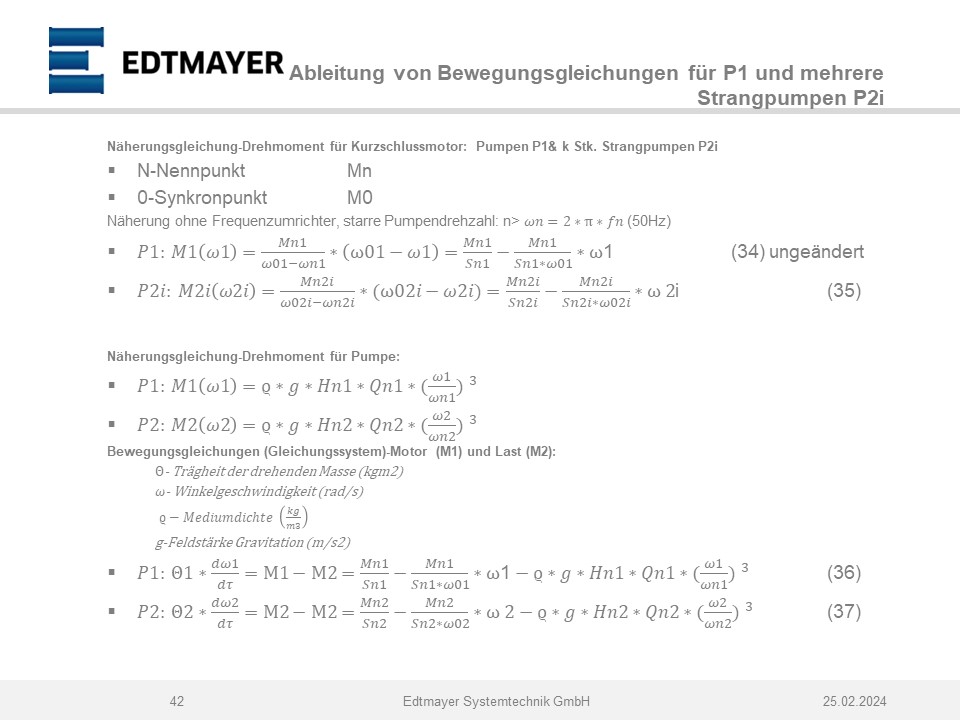

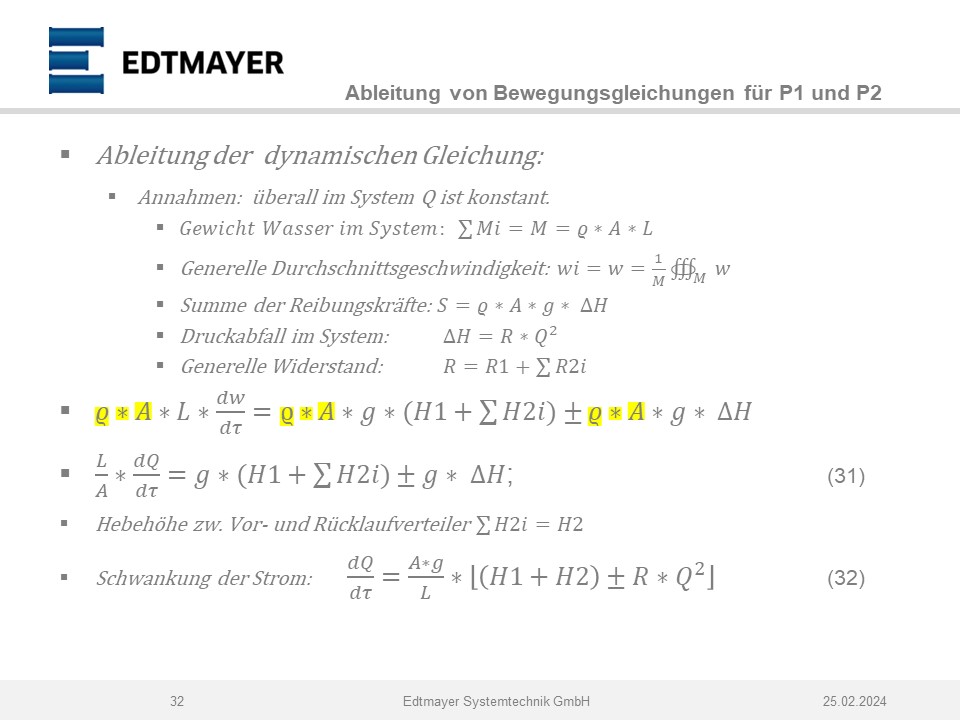

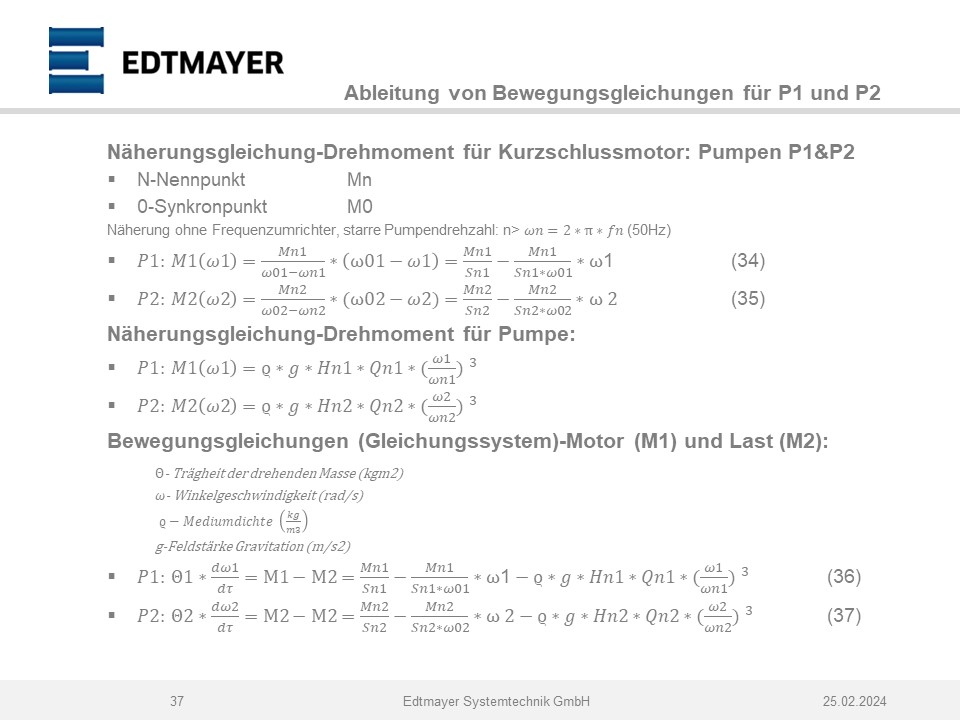

-Dinamikus Modell

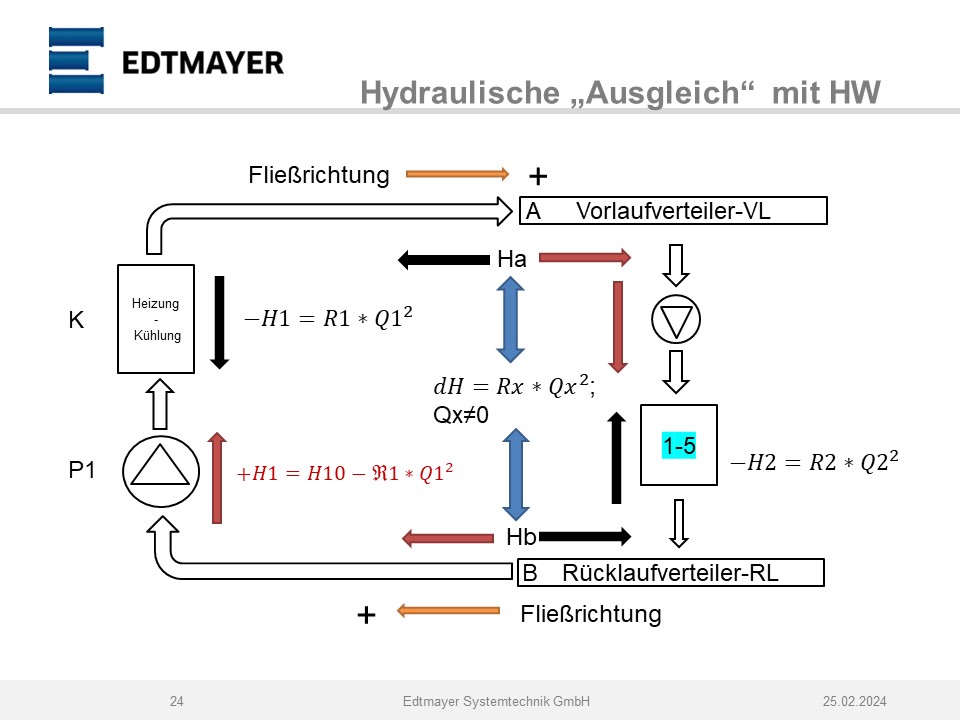

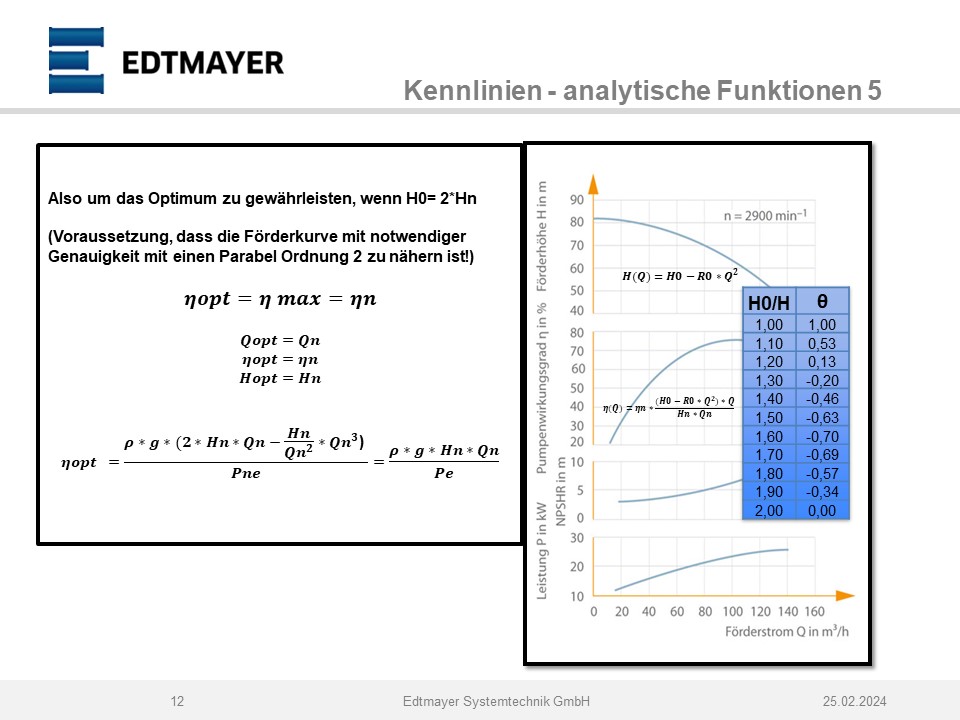

Lényeg: A hidraulikus kör tervezése és üzemeltetése az

optimalizált munkaponton. A szabályozás matematikai

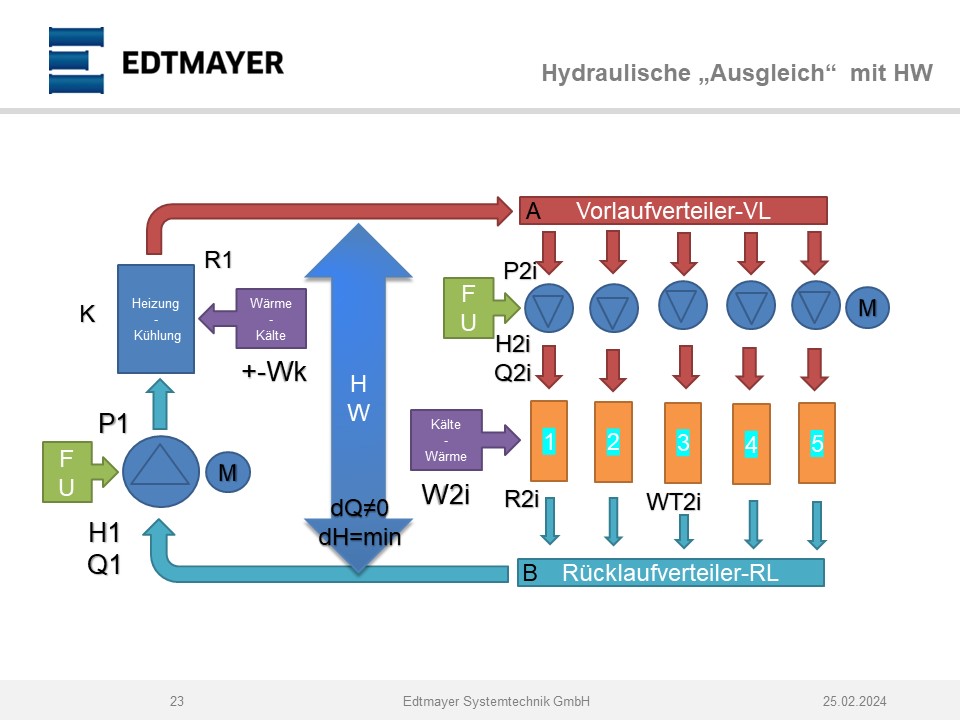

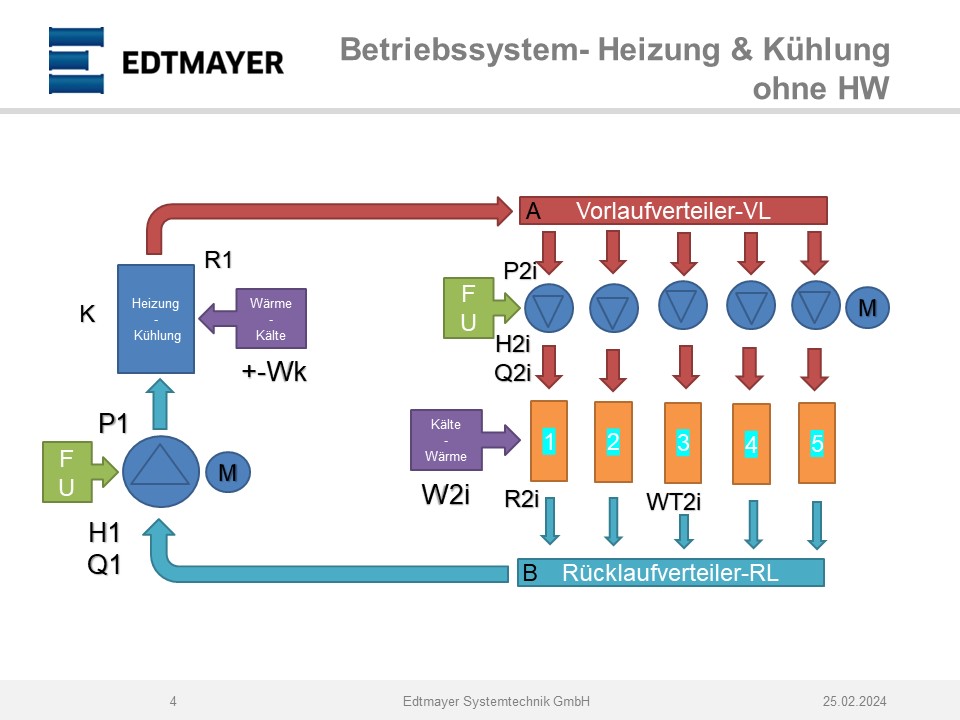

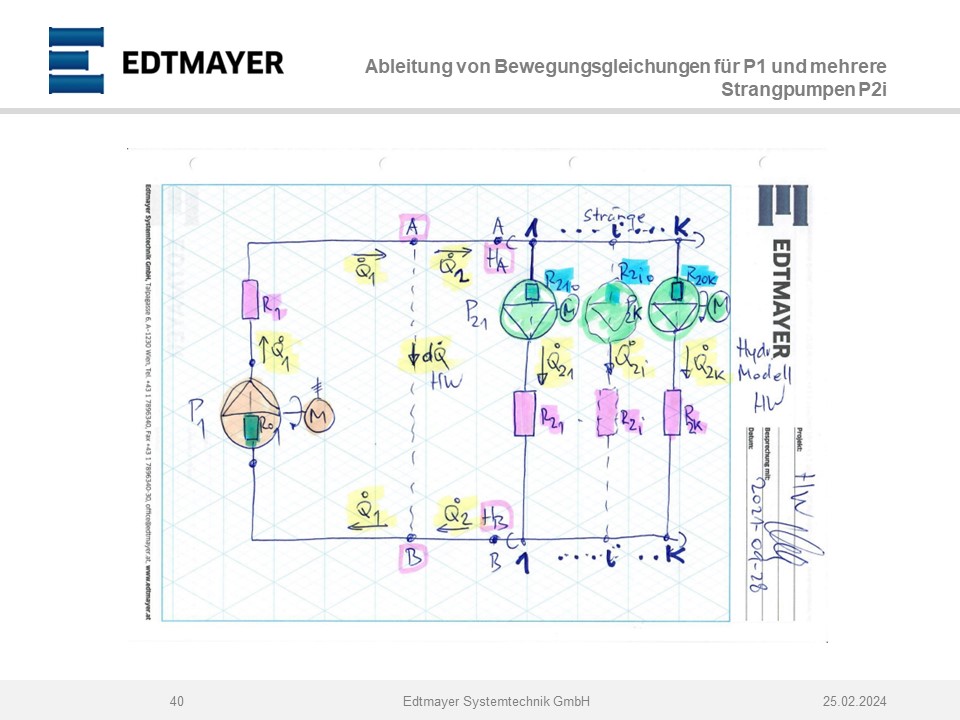

alapjai. Kazán a kazánszivattyúval, hidraulikus kiegyenlítő,

fogyasztói szivattyúk az elosztóval, hőhasznosító

berendezések. A kazán- és a hőhasznosítók szivattyúi,

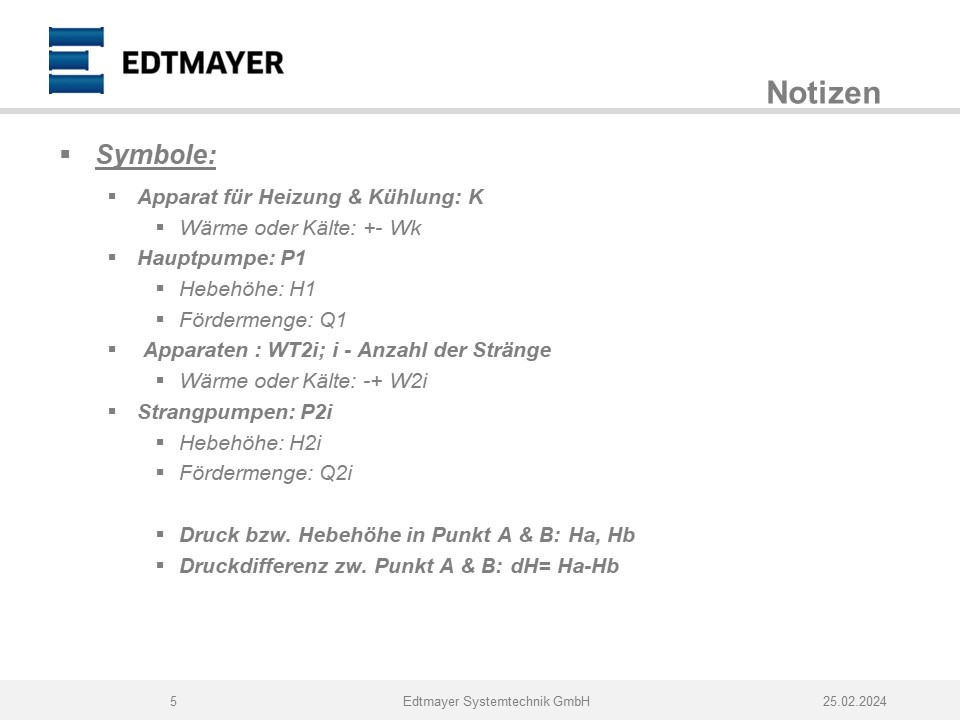

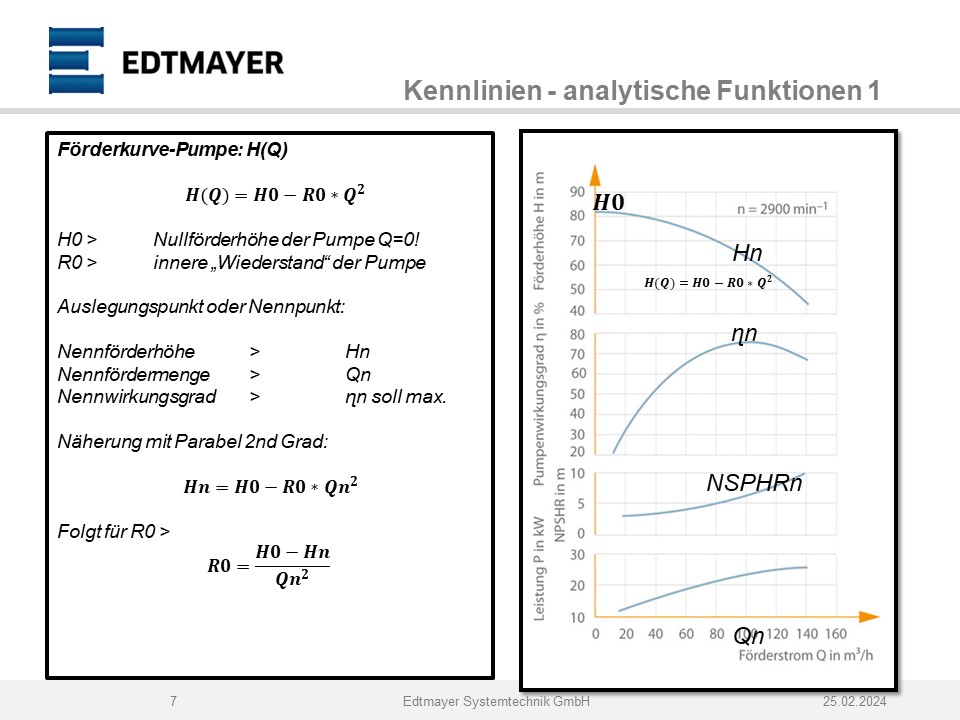

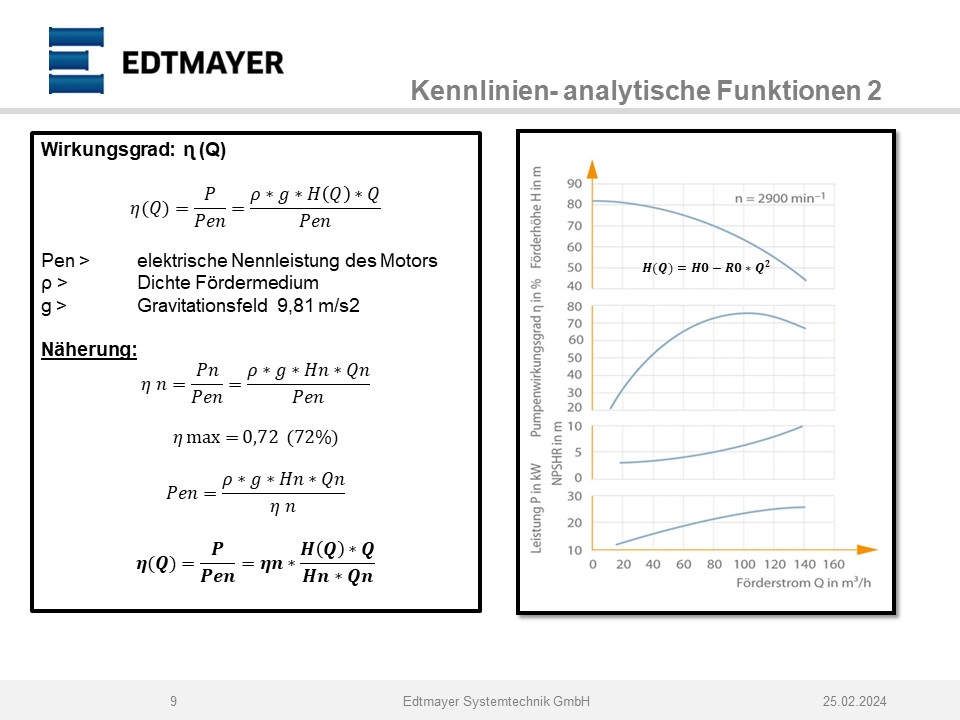

hidraulikus ellenállások a modell paraméterei.

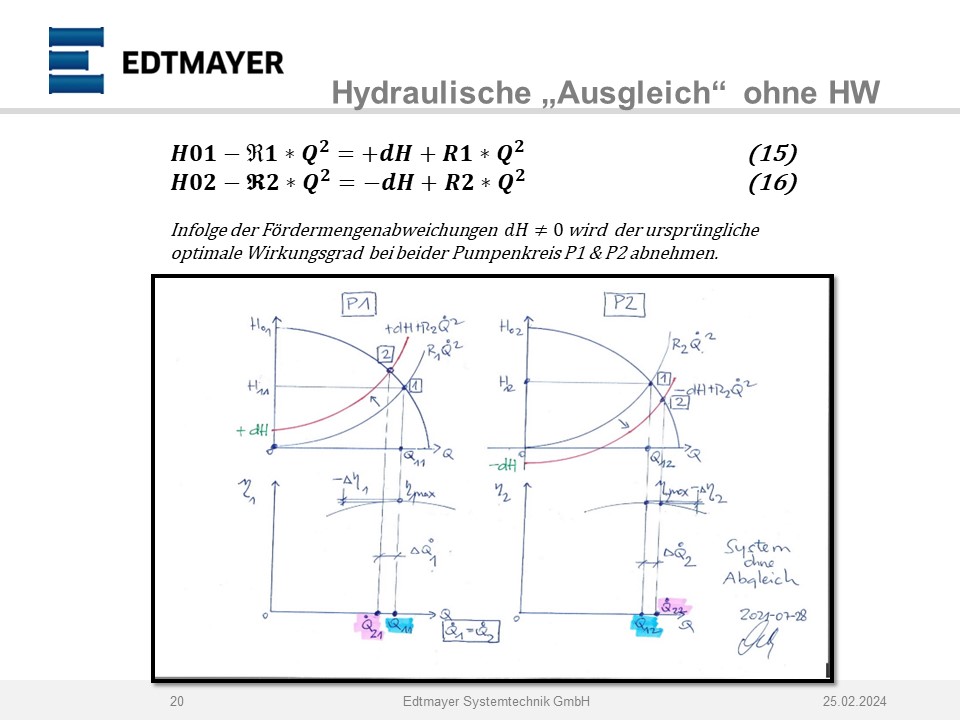

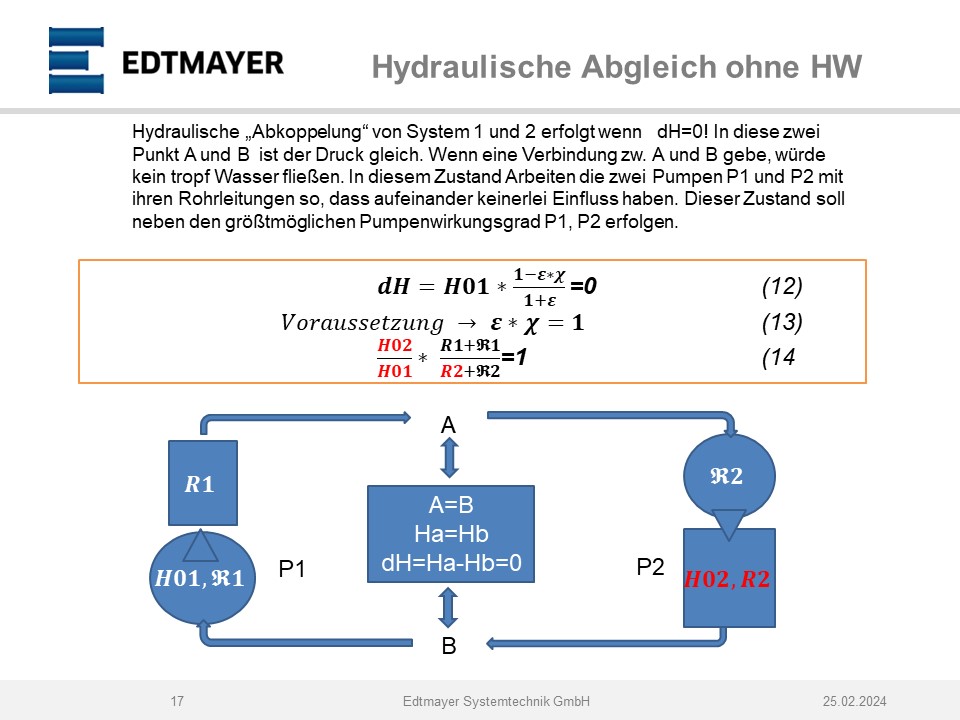

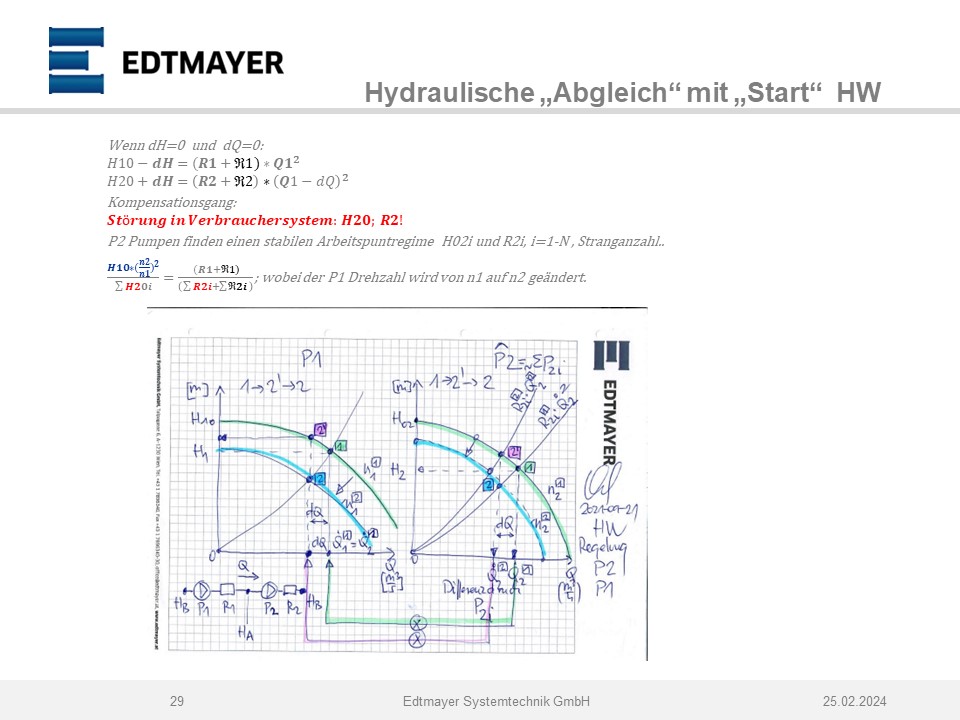

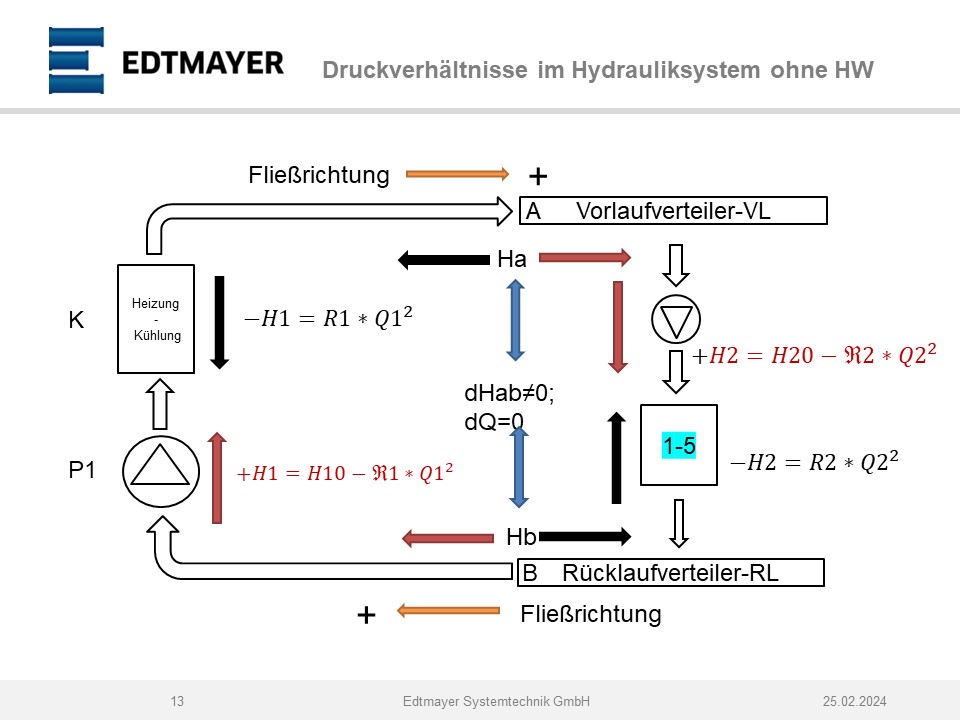

Optimális esetben az A és B pont (a kiegyenlítő

előremenő (A) és visszatérő (B) pontja között nincs

áramlás, azaz a két pont nyomása megegyezik: pA=pB!

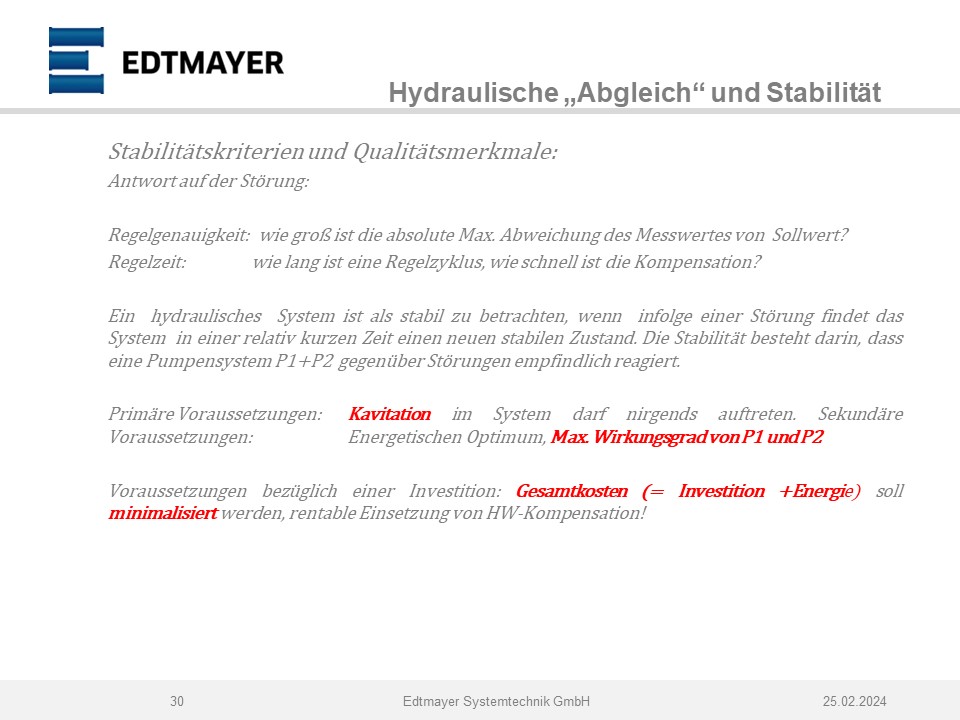

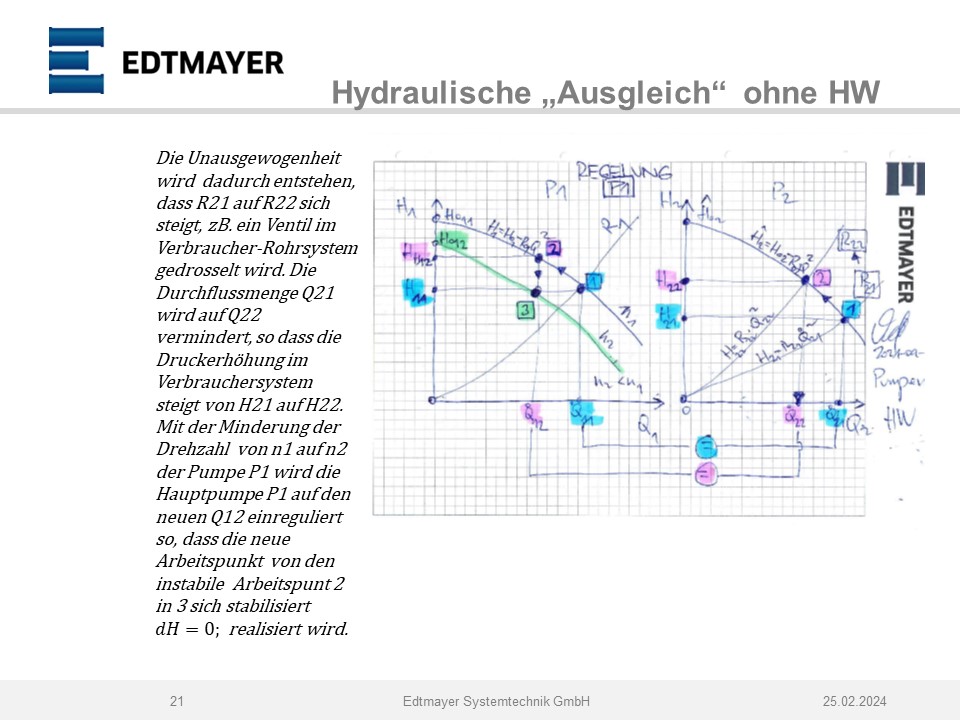

A fogyasztók ki és bekapcsolása kibillenti a rendszert

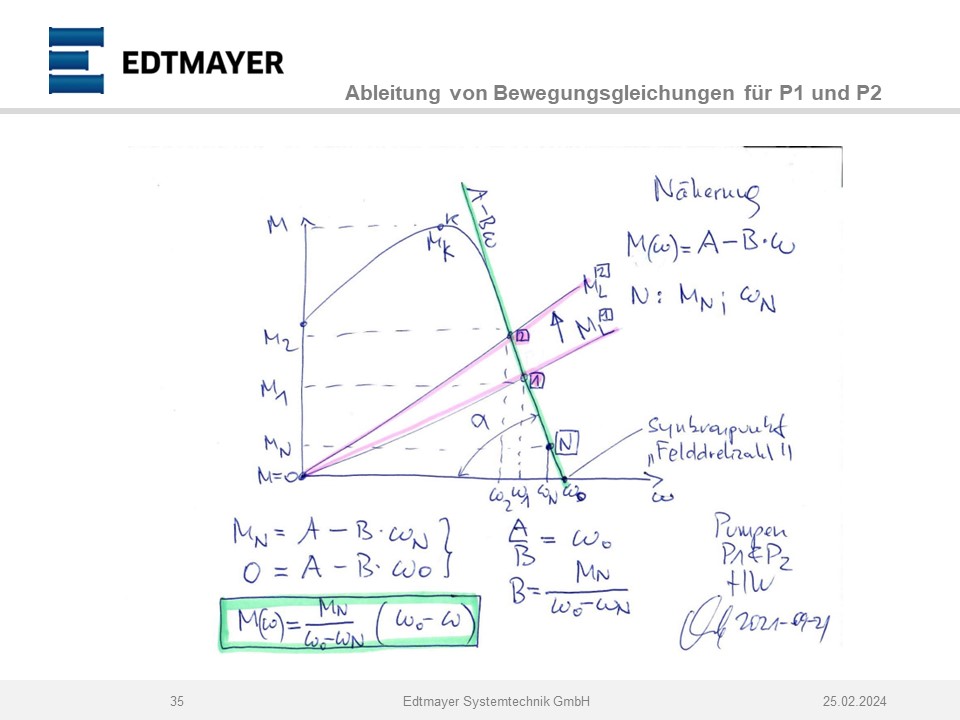

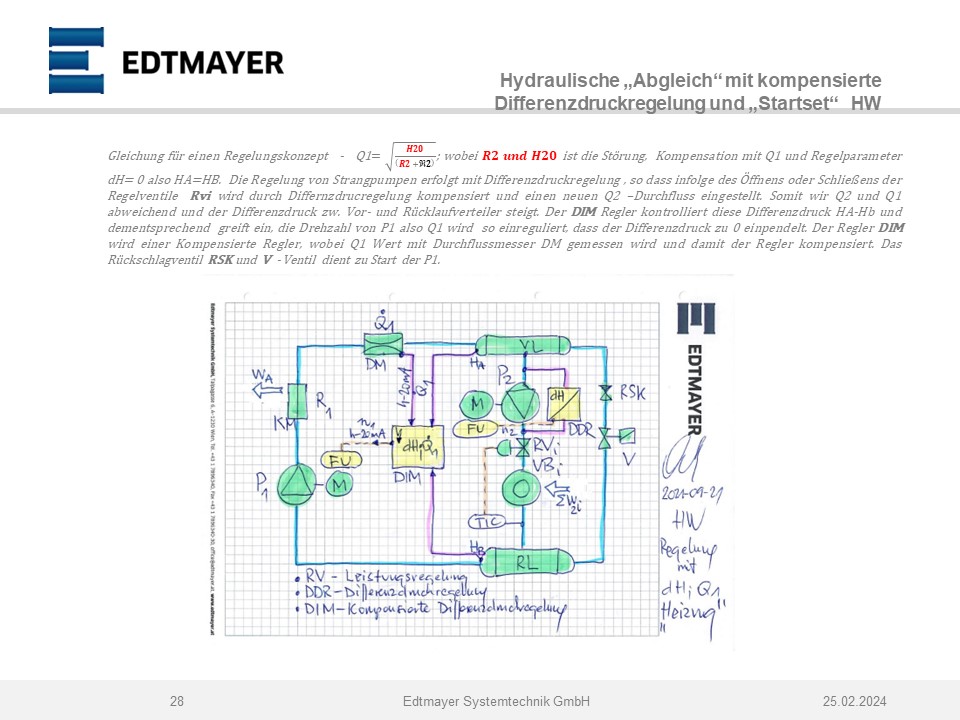

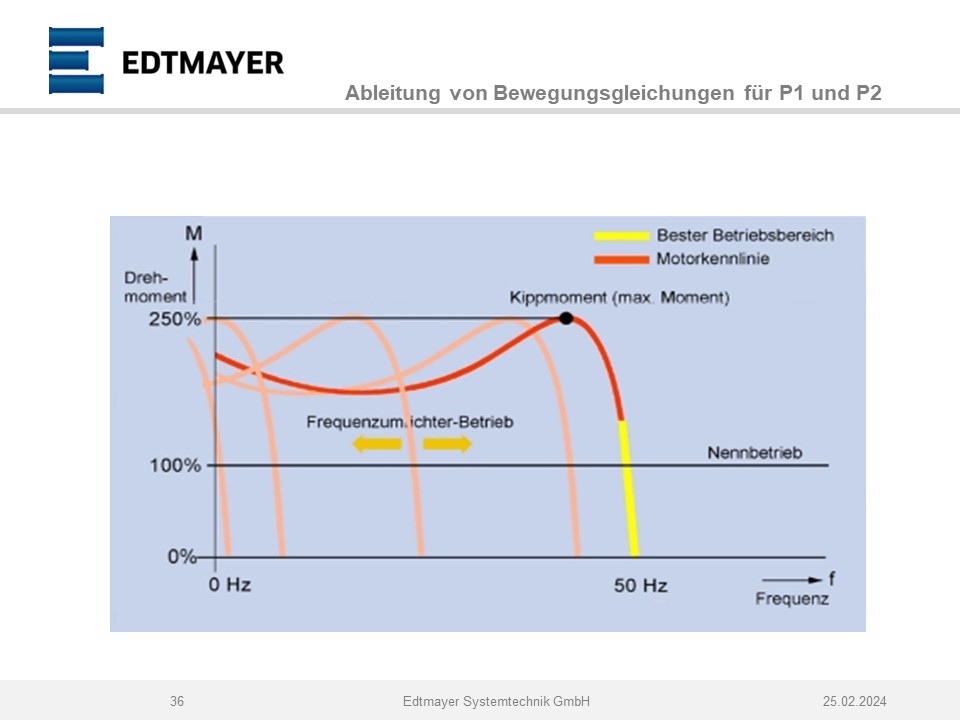

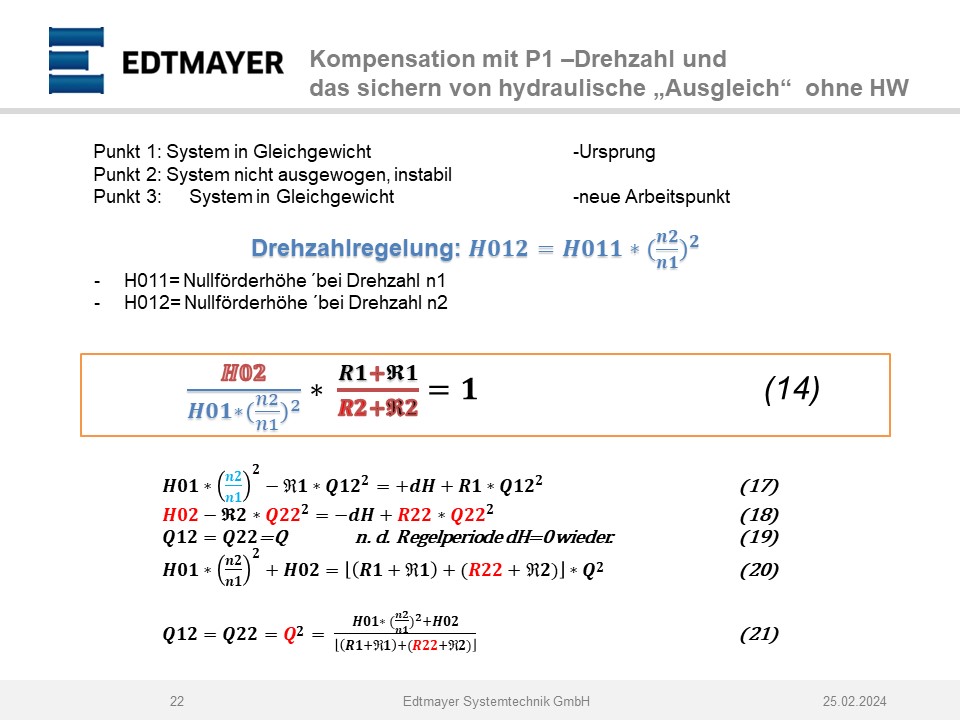

az egyensúlyi helyzetből, amit a kazánszivattyú fordulatszám

szabályozása állít újra helyre.
